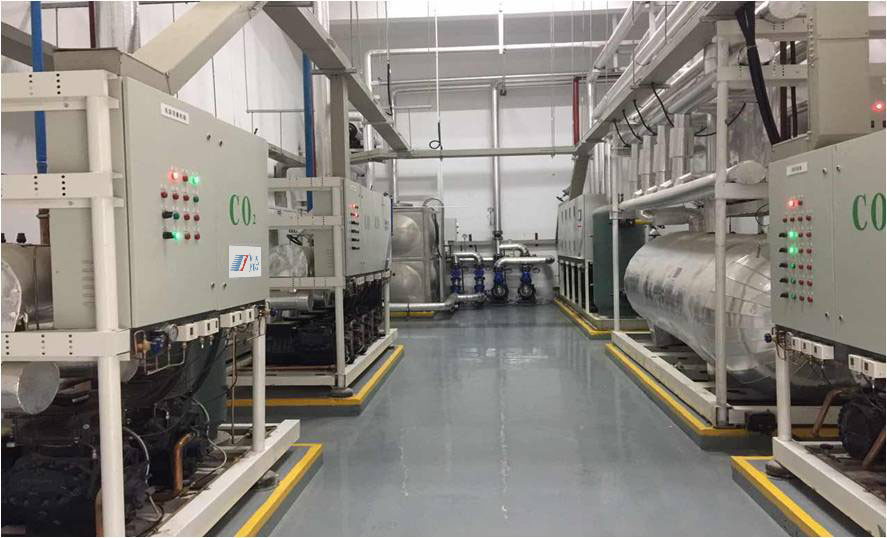

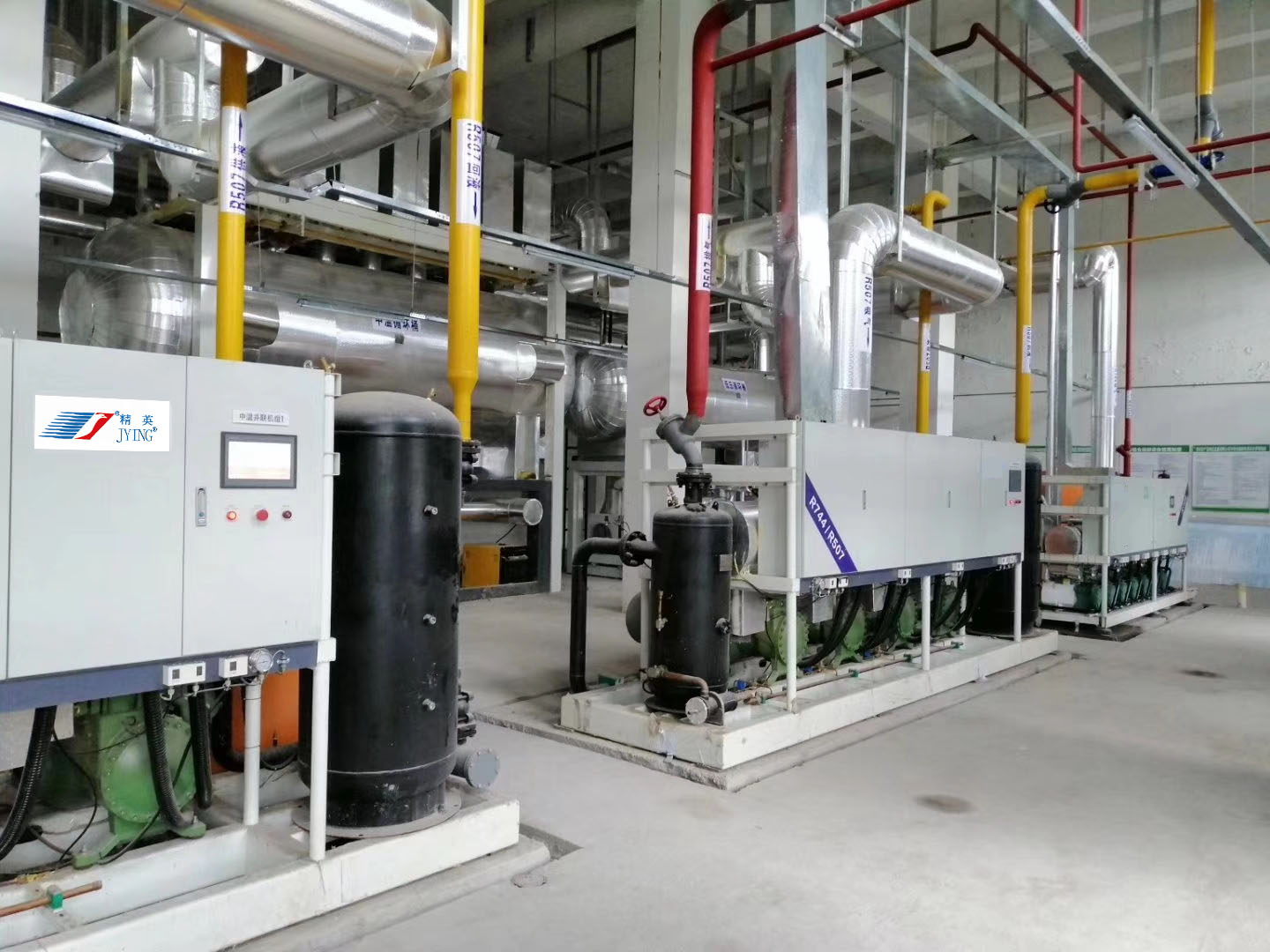

CO2復疊制冷系統介紹

R507A/CO2復疊制冷系統是由中溫級和低溫級兩部分組成。中溫級使用R507A作為制冷劑，低溫級和載冷系統使用CO2作為制冷劑和載冷劑。中、低溫級均為獨立的制冷系統。兩個系統通過冷凝蒸發器進行耦合，冷凝蒸發器既作為低溫級的冷凝器，同時又作為中溫級的蒸發器。從低溫級低壓循環桶中出來的制冷劑液體經由制冷屏蔽泵在末端換熱器中蒸發吸熱，蒸發后的制冷劑蒸氣經過壓縮機壓縮后進入冷凝蒸發器冷凝放熱，冷凝后的制冷劑經節流閥節流降壓后進入低壓循環桶。低溫級冷凝放出的熱量在冷凝蒸發器中由中溫級制冷劑吸收熱量后經蒸發式冷凝器在室外環境中冷凝放熱。復疊+載冷系統流程圖如下圖所示：

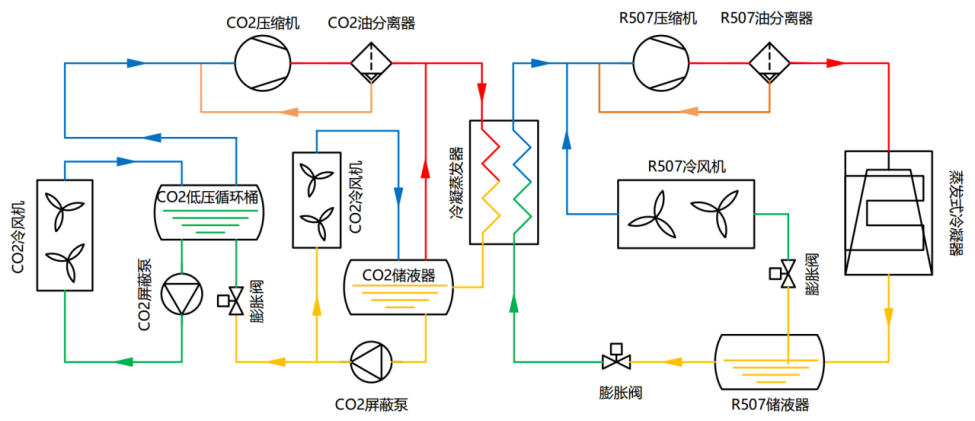

復疊+載冷系統流程圖
